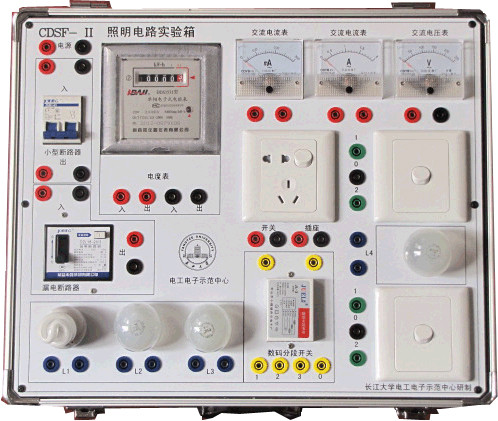

照明电路实验箱


  一、简 介：
       该实验箱主要用于学生的课程实习，使学生了解常用电器的常识，学会最基本的照明线路的连接方法。提高手动能力。

  二、技术参数：
    1、输入电源：～220V  10%  50HZ±1HZ；
    2、工作条件：环境温度：-5～40℃、相对湿度：＜75%；
    3、装置容量：＜1KVA；
    4、负载容量：＜200W；
    5、外形尺寸：长450mm×宽370mm×高140mm

  三、功能参数：
   1、空气开关，最大电流10A,最大电压380v；
   2、触电保护器，最大电流10A，最大电压380v，最大保护电流13Ma,最大切断时间＜0.01S；
   3、节能灯*3 220V/3W；
   4、电度表  220V/2A；
   5、带电源插座的单刀单掷开关板220V/5A；
   6、数码分段开关SP368；
   7、220V输入；
   8、1、2、3分别接三个灯的火线，0接三个灯的零线公共点；
   9、单刀双掷开关；
   10、灯泡220V/60W；
   11、交流电流表0-200mA
   12、交流电流表0-5A
   13、交流电压表0-450V
