ARM11高级教学平台

产品详情：

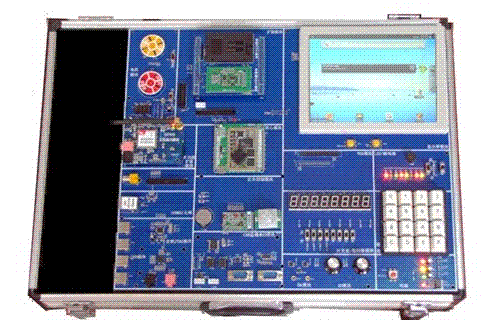

                                                             ARM11高级教学平台
                                                                        （BQARM-11）





      ARM11教学科研平台是基于S3C6410X微处理器（ARM1176JZF-S内核，533/667MHz 64/32位,AXI/AHB/APB总线，内部集成MFC/MPEG4/H.263/H.264/JPEG编解码、VC1解码和NTSC/PAL编码，2D/OpenGL 3D硬件加速器等）的新一代高性能教学科研移动终端平台。平台采用CPU核心板加底板的硬件连接方式，提供触摸屏和全新超薄8〞彩色液晶面板(800x600高分辨率)，接口资源丰富，适合用于高端嵌入式应用教学，科研开发及高性能移动终端设计，工业控制，高端医疗设备，家庭网关，通用视频处理应用等相关产品开发解决方案。


       产品特点：
      → 内置MPEG4/H.263/H.264/VC1/JPEG和NTSC/PAL硬件编解码器及OpenGL 3D、    2D加速器；
      → 优化的外部存储器接口，适应高端通信服务要求的高存储器带宽；
      → 支持USB OTG 2.0，同时支持Slave和Host功能，最高速度480Mbps；
     → 适合3G通信应用和音视频、2D图形、显示运算等应用；



        硬件资源：
     名称                            参数和部件                                         说明
     CPU                            S3C6410X                      ARM1176JZF-S CORE 533/667MHz UFP / SIMD
     DDR RAM                  Samsung mDDR            256MB，32位存取，时钟速度266MHz
     Nand Flash               Samsung NAND             LARGE BLOCK 2Gb (256MB)
     AUDIO CODEC         WM9714                       支持WM9714 解码立体声400mW 语音输出, MIC IN,
     VIDEO (TV-OUT)      1 PORT                           复合视频信号和S-Video
      图像                    2D/3D、MJPEG/H264    OpenGL 2D/3D图形加速器、编解码器
      VGA                       1 PORT                              D-SUB 15 Pin
      以太网                DM9000(预留一块)       支持10/100 BASE-T，支持 LED链接
      wifi                         实验箱内置                 支持10/100 BASE-T
      USB接口               1+4 PORT                       1 个主USB2.0 OTG(HOST,CLIENT)，4 个USB HOST 1.1
      CAN总线              MCP2515                       支持CAN2.0协议
      UART                      3 PORT                           UART0: DEBUG；UART1,UART2（TTL串口）
      GPRS（选配）    SIM900                          板载GPRS模块和配套电路
      按键和LED                                                    8个LED和8个按键
      扩展槽                  2 PORT                           FPGA扩展，IO 扩展
      SD/MMC               1PORT                            高速主TF卡接口
      8寸触摸屏                                                   高分辨率超薄液晶屏(800x600)


      软件资源：
     操作系统 ：Linux 2.6.21 / Android /Windows CE 6.0
      Boot Loader： Eboot / U-boot.1.1.6
     文件系统：FAT / Cramfs + Yaffs2 (NANDFLASH)
     Image Download ：USB2.0 OTG(主/从) /DM9000 (10/100M 以太网)
    驱动程序： AC97音频接口(音频输入/输出) 8寸TFT 800x600 LCD液晶屏 VGA 输出、TV-out输出 DM9000以太网设备驱动 USB1.1(主)USB集线器 USB存储/鼠标/键盘/ WIFI,Debug Uart  Can总线、I2C总线、SPI总线 Nandflash、TF存储卡,触摸屏 8X8矩阵键盘LED1~LED8,扩展槽接口



      扩展模块：
     1、人体红外感应报警模块；2、无线遥控模块；3、GPRS模块；4、ZigBee通讯模块；5、GPS模块；6、WIFI模块；7、接触式/非接触式IC卡模块；8、压力传感器/温度测试/气体酒精检测模块等。



      实验项目：
      实验一、linux开发环境使用与linux常用命令
       实验二、“hello world!”嵌入式linux程序
       实验三、拨码开关

       实验四、LED灯的控制
       实验五、蜂鸣器的控制

       实验六、数码管实验
       实验七、键盘驱动实验

       实验八、步进电机实验
       实验九、直流电机实验

       实验十、A/D接口实验
       实验十一、I2C控制实验

       实验十二、DA控制实验
       实验十三、CAN实验

       实验十四、红外感应模块输入控制实验
       实验十五、无线遥控模块控制实验

       实验十六、无线MODEM控制实验
       实验十七、ZigBee模块通讯实验

       实验十八、GPS模块实验
       实验十九、WIFI的使用

       实验二十、接触式IC卡实验
       实验二十一、非接触式IC卡实验

       实验二十二、压力传感器实验
       实验二十三、温度测试实验

       实验二十四、气体酒精检测实验
