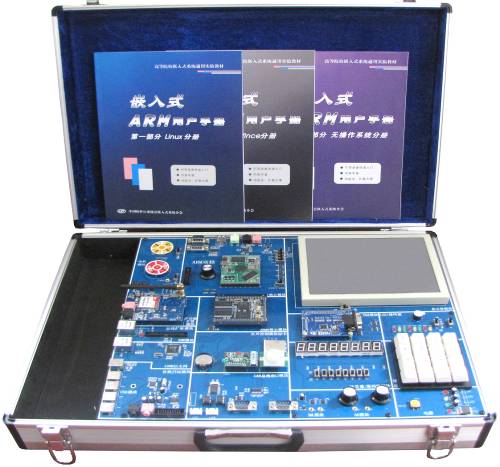

ARM9/ARM11双核物联网三合一嵌入式高级开发平台
（LMTARM-9/11/WS型）
一、先进指标和特点：
1、技术最新：当前最新一代的多核设计方案① 基于ARM1176JZF-S内核的ARM11芯片S3C6410芯片核，主频800MHz，最高可达1GHz；
② 基于ARM926-EJ内核的ARM9芯片S3C2440AL芯片核，主频高达533 MHz；
2、硬件最强：① 多CPU设计架构（ARM9/ARM11）；无须转换直接组成物联网综合系统。
② FLASH：512 MB Nand Flash、2MB Nor Flash双Flash启动；
③ SDRAM：64 MB的SDRAM（或128MB的SDRAM）；
④ DDRAM：128 MB（ARM11）；
⑤ 特有的GPRS 3G无线上网功能；
⑥ 掉电后系统保存用户数据功能；
I/O口扩展功能：可进行二次开发、创新、电子大赛、毕业设计及师生的科研项目开发等扩展实验。
3、软件最优：所有操作系统任意切换，例如：① Linux、② WinCE、③ UC/OS-II、④ VxWorks、⑤无操作系统、⑥ android（ARM11）等六种操作系统，可互相任意切换使用；
4、资料最全：提供Linux、WinCE、UC/OS-II、VxWorks、无操作系统和android（ARM11）等实验安装操作手册及文档资料、全部的PPT教学课件、所有模块实验代码源程序和原理图等；
5、服务最好：中国软件行业协会嵌入式系统分会会员，教育部中南地区电子电气学会嵌入式教学师资培训及学生实习基地，并对学习嵌入式学生颁发专业嵌入式证书。

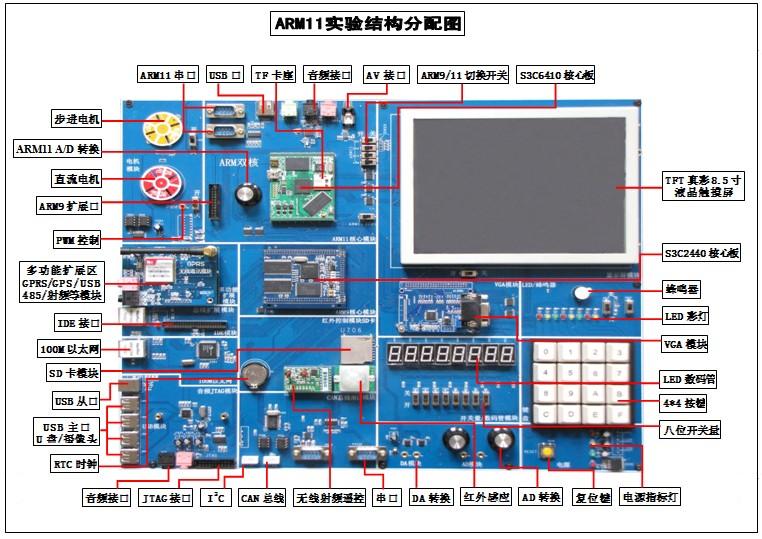

二、技术参数：
1、标配640*480像素，日本原装8.5寸TFT真彩液晶
触摸屏。
2、触摸屏：四线电阻式；
3、两个五线异步串行口，波特率高达 115200bps；
4、无线遥控模块；
5、2个100M以太网接口；
6、红外人体感应报警模块；
7、4个主USB接口；1个从USB接口；
8、8个LED数码管；
9、音频接口：立体声音频输出接口可接耳机；话筒输入接口可接麦克风；
10、直流电机控制模块； 11、步进电机控制模块；
12、10位8通道AD/DA转换模块； 13、4*4键盘，8位开关量模块；
14、VGA模块； 15、SD/MMC接口；
16、IDE硬盘/CF卡接口； 17、CAN总线接口；
18、JTAG接口； 19、实时时钟RTC；
20、8个LED工作指示灯，4个电源指示灯；21、蜂鸣器模块；
22、可拨打电话/接听电话、发短信； 23、PWM控制；
24、Reset 电路：复位稳定可靠； 25、I2C接口；
26、USB无线上网； 27、扩展接口；
28、TF卡接口； 29、 AV接口；
30、提供高速外置高级仿真器。

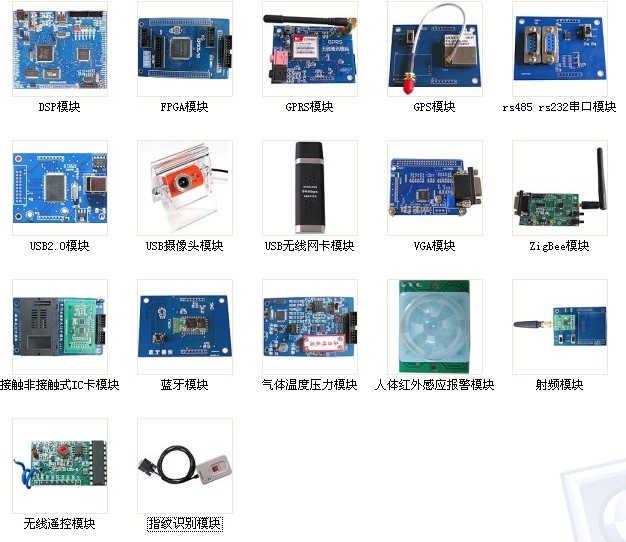

三、选配扩充配置模块：
1、GPRS模块；2、GPS模块；3、FPGA模块；4、USB摄像头模块；5、RS485模块；6、USB2.0模块；7、指纹识别模块；8、SD卡；9、DSP模块；10、蓝牙模块；11、USB无线网卡；12、射频模块；13、ZigBee通讯模块；14、接触式/非接触式IC卡模块；15、气体/温度/压力模块等。
四、软件特性：
Linux:
操作系统：Linux2.6.30
文件系统：YAFFS file system
图形用户界面：支持Qt/E
设备驱动：串口，Ethernet，Audio，SD卡，IDE，AD/DA,USB，红外，LCD，触摸屏，USB mouse，4*4键盘，RTC，GPIO等。
开发工具：arm-linux-gcc交叉编译器，GDB，busybox1.2.0工具集
多媒体软件：Mediaplay媒体播放器，实现MP3播放器；madplay 音频播放器。
WinCE：
板级支持包：WinCE.5.0
设备驱动：串口，Ethernet，Audio，SD卡，USB，红外，LCD，触摸屏，摄像头，LED，RTC等。
多媒体软件：mediaplayer媒体播放器，实现MPEG2、MPEG4、WAV，mp3等多种媒体解码。
UC/OS-II：
操作系统 ：UC/OS-II ：UC/OS-II for ARM源码，应用程序源码
图形用户界面：自主开发的API函数库
开发工具：支持EWARM开发环境
Vxworks：
板级支持包：Vxworks5.5.1BSP
开发环境：支持Tornado2.2.1
Anddroid（ ARM11）：
操作系统 ：Android2.0/1/2
文件系统：YAFFS2 、Ext2/3、Fat32、UBIFS、Android2.0/1/2。
五、实验项目及内容：
实验一、Linux开发环境使用与Linux常用命令；
实验二、“hello world！”嵌入式Linux程序
实验三、串口实验 实验四、LED灯的控制
实验五、蜂鸣器的控制 实验六、数码管实验
实验七、键盘驱动实验 实验八、步进电机实验
实验九、直流电机实验 实验十、A/D接口实验
实验十一、DA接口实验 实验十二、红外感应模块输入控制实验
实验十三、无线射频遥控输入控制实验 实验十四、CAN总线实验
实验十五、I2C接口实验 实验十六、无线MODEM控制实验
实验十七、GPS模块实验 实验十八、指纹模块实验
实验十九、摄像头实验 实验二十、USB2.0模块实验
实验二十一、FSK射频实验 实验二十二、FPGA与ARM接口实验
实验二十三、54 MUSB无线网卡的使用 实验二十四、GPS无线上网实验
实验二十五、ZigBee模块通讯实验 实验二十六、无线蓝牙通讯模块
实验二十七、接触式IC卡实验 实验二十八、非接触式IC卡实验
实验二十九、温度测试实验 实验三十、气体酒精检测实验
实验三十一、压力传感器实验 实验三十二、DSP模块与ARM接口实验
无操作系统实验（ADS）：
实验一、ARM汇编指令编程实验
实验二、C和ARM汇编混合编程实验
实验三、C语言实现LED控制实验
实验四、外部中断应用实验
实验五、DMA控制器实验
实验六、UART通信实验
实验七、实时时钟设计实验
实验八、Nor flash应用实验
实验九、Nand flash应用实验
实验十、TFT LCD显示实验
实验十一、触摸屏控制实验
实验十二、ADC应用实验
实验十三、DAC应用实验
实验十四、行列式按键扫描实验
实验十五、七段数码管实验
实验十六、IIS音频总线实验
实验十七、USB设备实验
实验十八、SD卡接口实验
实验十九、TFTP以太网通讯实验
实验二十、PWM控制蜂鸣器和直流电机实验
实验二十一、步进电机控制实验
实验二十二、GPRS/GSM通讯实验
