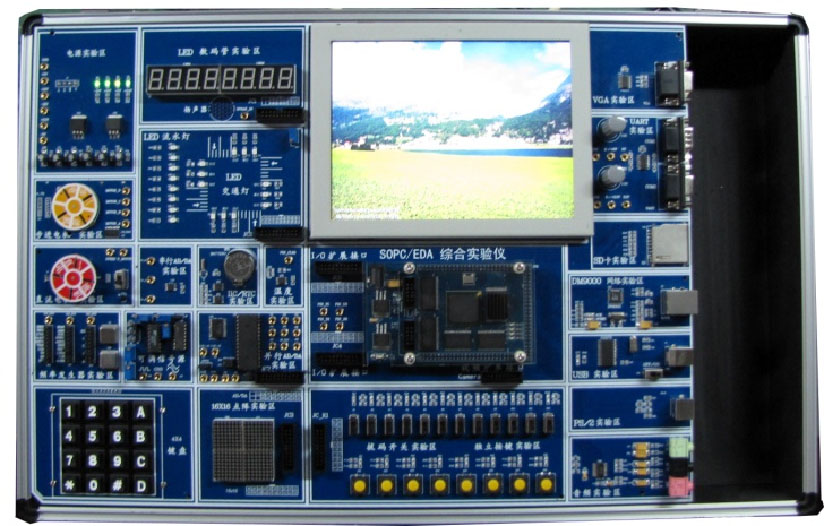

创新增强型SOPC/EDA实验开发平台
SOPC/EDA-VⅡ型
一、系统特点：
SOPC和SOC是现代电子技术和电子系统设计的汇聚点和发展方向，它将普通EDA技术、计算机系统、嵌入式系统、工业自动化控制系统、DSP及软件无线电等溶为一体。
适合专业：计算机专业和电类专业的本科、研究生，如计算机科学、微电子、通信、测控技术与仪器设计、电子工程、机电一体化、自动化等相关专业。
二、硬件资源：
1：主芯片核采用CycloneⅡ系列EP2C35F484（逻辑单元：33216）为主核心板，实验平台以实验板和核心板设计，便于升级和维护。也可配置EP3C80等核心板。
2：高速存储器资源：SARM为2片×256K×16Bit；高速SDRAM 2片×64M×16Bit；配置16M EPCS16掉电保护存储器；64MByte快速FLASH JS28F640J3D。
3：核心板设有供电资源可分离独立使用： 标配8寸800×600真彩触摸LCD液晶屏：
4、可外接高清晰摄像头。
5、配置USB ByteBlaster下载器，AS接口，JTAG接口；±12V／3.3V/±5V混合工作电压。
6：信号源：可调的正弦波、方波，三角波。
7、频率发生器：12MH～0.5Hz固定信号源；
8、串行AD/DA：2路10bits DA，1路8bit AD；
9、4×4独立键盘、8个独立按键；
10、12个拨码开关，8个LED数码管；
11、PS/2鼠标、键盘接口；
12、256色VGA接口、2个RS232串口；
13、16×16点阵模块；
14、I2C存储器；
15、实时时钟RTC；
16、MP3音频实验接口；
17、100M以太网、USB2.0接口；
18、交通灯、流水灯模块；
19、直流电机驱动、步进电机控制模块；
20、并行AD/DA模块；
21、数字温度传感器模块；
22、I/O口扩展接口；
23、扬声器模块；
24、SD卡接口模块。
三、软件资源：
提供所有的实验例程源代码，提供所有实验箱所需的自行编写的IP CORE源码及电路原理图。满足一套从简到难、从硬件到IP Core软件、从单个IP Core到SOC，从测试软件到操作系统调试的完整教程。具有开放性，方便用户开发新的实验项目。采用VHDL语言、Verilog HDL语言、原理图输入等多种方式。提供Altera公司的QuartusII及Nios软件进行编译、下载，并通过EDA/SOPC实验箱进行结果验证。
四、实验内容：
1．学习Nios嵌入式系统FPGA硬件设计与实现实验，学习基本Nios嵌入式系统硬件配置、设计和测试；
2．学习Nios嵌入式系统软件调试实验，学习基本Nios嵌入式系统软件设计和调试；
3．Nios完整系统FPGA硬件设计实验，学习完整Nios嵌入式系统硬件配置、设计和测试；
4．Nios完整系统软件设计实验，学习完整Nios嵌入式系统软件设计和调试；
5．基于VHDL的Nios处理器用户定制指令实验。
五、EDA基础实验:
实验一 基于QUARTUSII图形输入电路的设计
实验二 基于VHDL的格雷码编码器的设计
实验三 含异步清零和同步使能的计数器的设计
实验四 八位七段数码管动态显示电路的设计
实验五 数控分频器的设计
实验六 图形和VHDL混合输入的电路设计
实验七 四位并行乘法器的设计
实验八 基本触发器的设计
实验九 设计4位全加器
实验十 矩阵键盘显示电路的设计
实验十一 16*16点阵显示实验
实验十二 用VHDL设计七人表决器
实验十三 用VHDL设计四人抢答器
实验十四 可控脉冲发生器的设计
实验十五 正负脉宽数控信号发生器的设计
实验十六 直流电机实验
实验十七 等精度频率计的设计
实验十八 交通灯控制电路实验
实验十九 多功能数字钟的设计
实验二十 序列检测器的设计
实验二十一 数字秒表的设计
实验二十二 模拟电子琴实验
实验二十三 VGA彩条信号发生器的设计
实验二十四 并行D/A实验
实验二十五 并行A/D实验
实验二十六 串行A/D（MCP3221）转换实验
实验二十七 串行D/A（TLC5615）转换实验
实验二十八 步进电机实验
六、NOIS高级实验:
实验一 Hello Nios II
实验二 开关、按键和LED
实验三 定时器设计
实验四 键盘扫描与七段码显示
实验五 UART通信
实验六 SDRAM
实验七 DMA控制器
实验八 SD卡
实验九 CH375
实验十 PCF8563时钟接口逻辑设计实验
实验十一 DM9000
实验十二 WM8731 MP3音频接口逻辑设计
实验十三 LM75a温度接口逻辑设计
实验十四 PS/2键盘
实验十五 TFT LCD显示
实验十六 触摸屏
实验十七 摄像头实验
