微机原理与接口实验平台

（MTWJ-Ⅴ型）

    一、硬件特点：

  ① USB2.0通讯模式：利用USB实现CPU与实验平台的 通讯。、独特的硬件保护功能；

  ② 硬件自动检测功能，万用硬件扩展功能；

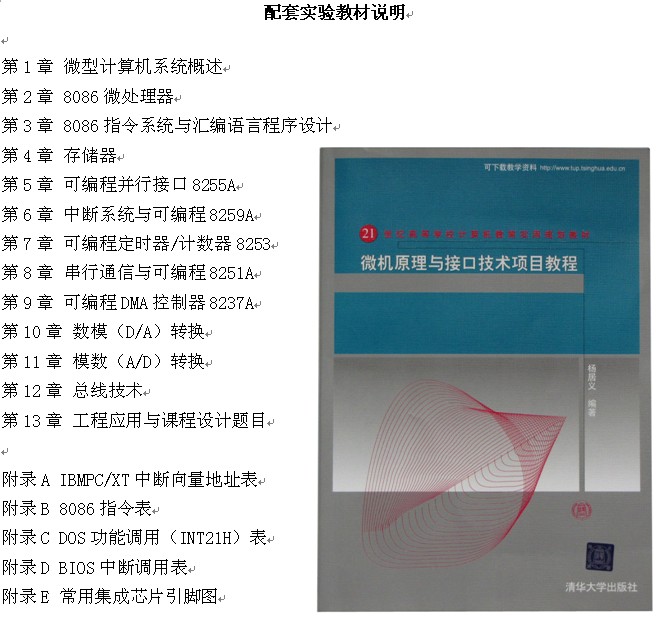

  ③ 先进的设计理念和保护模式，16/32位微机接口；提供配套教材由清华大学出版社的《微机原理与接口技术项目教程》，此教程已纳入国家教学规划教程并有配套课件。

   硬件资源：模拟量、继电器、开关量输入、LED发光管显示、点阵LED显示、LED八段数码管、单次脉冲、LCD中文液晶屏、ADC0809、DAC0832、I/O口扩展实验、8155、8255并行接口、8279键盘显示、8253定时/计数器、8251串行通讯、8237DMA、8259中断、键盘扫描、红外线接收发射、电子语音功放、温度/压力传感器、直流/步进电机控制、按键开关、SRAM/ROM、万用实验扩展区。
具有电源短路保护及自动恢复功能，确保系统安全。

  支持Windows2000/Windows XP操作系统。具有Windows下的调试编译环境；系统有较好扩展功能及稳定性。支持保护模式下32位编程。

   创新和扩展实验项目：

  1、二次开发创新实验模块；

  2、GPRS电话短信、无线遥控、人体红外感应报警模块；

  3、GPS、射频、以太网、CAN总线模块；

  4、LCD12864中文液晶、16Ｘ16点阵实验；

  5、IC卡、语音录放、数字温度、485实验；

  6、Zigbee通讯模块、蓝牙通讯模块；

  二、软件特点：

  具有独特的中文说明注释。系统软件界面附有各实验的电路图、原理图、流程图、实验连线图、芯片查询图，以及实验指导书，并提供详尽的教学实验课件（国内独有）。

  万能实验模块：
  由DIP40锁紧插座及自锁紧插孔组成，CPU信号均以插孔方式引出，可以完成组合实验以及自行命题和新器件、新方案的实验，使得实验方式和内容不受限制。

  三、实验项目：
  实验一  8255控制双色灯实验      实验二  开关状态显示实验

  实验三  8279键盘显示实验        实验四  定时器/计数器实验

  实验五  A/D转换实验             实验六  D/A转换实验

  实验七  8259A硬件中断实验       实验八  直流电压驱动实验

  实验九  步进电机驱动实验        实验十  8253计数器实验

  实验十一  力测量实验            实验十二  温度测量实验

  实验十三  8237DMA实验应用       实验十四  8251“自发自收”实验

  实验十五  继电器实验            实验十六  8251可编程串行通讯实验

  实验十七  以循环方式工作的单机“8259中断”实验
