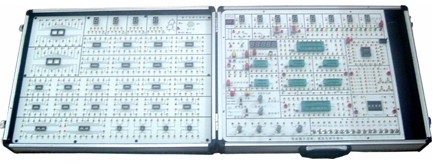

数字逻辑电路实验箱Ⅲ
（ LMT-SZ-IV型）
一、硬件特点：
1、具有较好的开放性和可扩展性，用户可进行自主设计性实验和开发,支持相关的课程和毕业设计。
2、具有较高的系统安全性，电源部分有短路保护，使各芯片及分离元器件免受损伤。
3、提供了非常丰富的信号源，灵活多变的硬件资源。
4、采用2.0进口版材,φ2大孔可叠插式自锁紧插件，牢固可靠。
5、箱盖配有多功能电子竞赛扩展板。
6、台湾进口面包板与实验箱组合，进行创新实验和二次开发(国内独有)。
7、配有CPLD大规模可编程逻辑器件模块，可供二次开发数字电路设计等实验。
8、配套纸质及电子文档的实验指导书。
二、技术性能：
（1）电源：输入：AC 220V±10%；输出：DC ±5V/3A，±12V/1A；DC±15V/2A，采用过压、过流保护措施，保证芯片及分离元器件不受损坏，提供短路自动声光报警恢复电路。
（2）连续可调信号源：0.5Hz-40Hz、400Hz-40KHz、4KHz-350KHz的方波、正弦波、三角波。
（3）单次脉冲连续信号：0V-5V单脉冲,输出正、负两种脉冲，脉冲幅值为TTL电平。
（4）数字频率计：五位数码管显示待测信号的频率，范围0-20MHZ，可监示信号源的输出频率及外测输入信号的频率。
（5）固定时钟频率12路：提供1Hz、2Hz、8Hz、32Hz、128Hz、512Hz、1KHz、16KHz、131KHz、262KHz、524KHz 、1MHz等。输出均为TTL电平。
（6）数码管及BCD码显示电路：供数字钟、日历等实验显示用。
（7）16位逻辑电平开关：置于1时输出为高电平。置于0时输出为低电平。
（8）16位逻辑电平指示：高电平“1”送入时LED亮，反之则不亮。
（9）逻辑测试电路：TTL电平。
（10）标准DIP插座： 14脚、16脚、20脚、40脚自锁紧插座。
（11）军品IC插座：8脚、14脚、16脚、20脚、28脚。
（12）独立数码管及扬声器：4个独立LED显示器、1个扬声器。
（13）丰富的元件库：可置换各种分立元件。
（14）精密可调电位器：1K、10K、47K、100K；
（15）提供可插集成芯片、电阻、电容、电位器、蜂鸣器等基本元件的面包板，灵活方便, 采用固定线路与灵活组合进行实验。
（16）万用扩展实验区：用户可自主设计实验和开发，进行相关的课程毕业设计，具有很好的开放性和扩展性。
（17）ISP编程实验扩展区。
（18）采用高强度铝合金保护箱
三、实验项目：
基础实验
实验一 门电路逻辑功能与测试
实验二 组合逻辑电路（半加器、全加器）
实验三 触发器(一)基本RS触发器、门控D触发器、边沿JK触发器
实验四 触发器(二)三态触发器及锁存器
实验五 时序电路测试与研究
实验六 计数器与移位寄存器
实验七 译码器和数据选择器
实验八 多谐振荡器及单稳态触发器
实验九 555时基电路及其应用
选作实验
实验一 CMOS门电路的测试
实验二 TS门和OC门的应用
实验三 TTL芯片性能和参数测定
实验四 门电路的驱动能力测试
实验五 逻辑笔设计与分析
实验六 MSI加法器的应用
实验七 组合逻辑电路的竞争冒险
实验八 触发器的应用
实验九 移位寄存器的应用
实验十 MSI计数器的应用
实验十一 时序电路的应用
实验十二 顺序脉冲和脉冲分配器
实验十三 单稳态触发器与施密特触发器的应用
实验十四 多路模拟开关的原理与应用
实验十五 A/D、D/A电压转换器
实验十六 数字秒表的设计
实验十七 四路优先判决电路—简易抢答器设计
