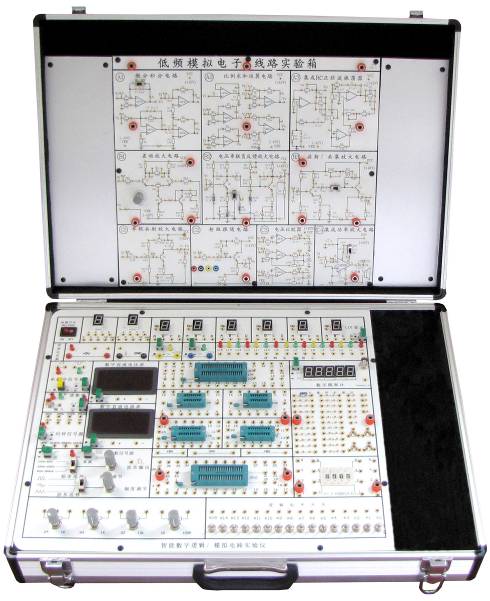

电子技术实训开发平台
（LMT-DJ-Ⅲ型）
一、硬件特点：
1、 具有较好的开放性和可扩展性，用户可进行自主设计性实验和开发,支持相关的课程和毕业设计。
2、具有较高的系统安全性，电源部分有短路
保护，使各芯片及分离元器件免受损伤。
3、提供了非常丰富的信号源，灵活多变的硬
件资源。
4、采用2.0MM进口版材,φ2大孔可叠插式自
锁紧插件，牢固可靠。

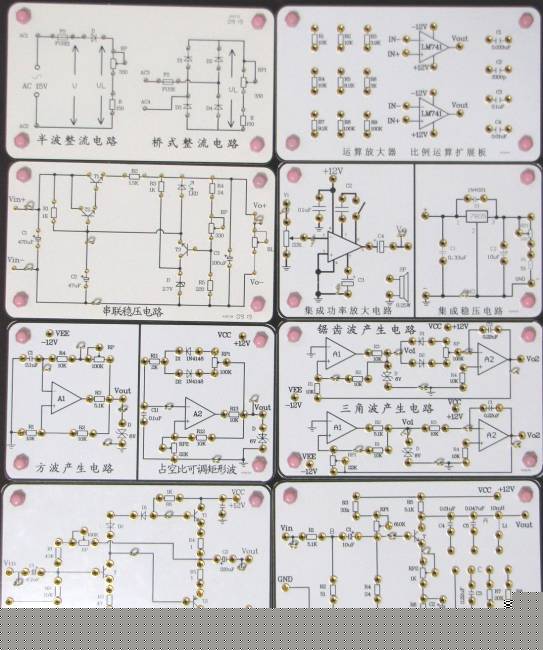

5、可根据不同的实验内容选配多种实验板。
6、可按课程要求，配置各种实验电路模块，用做
学生搭建电子开发平台。
7、配有CPLD大规模数字电路设计模块，可供二次开发数字电路设计等实验，与PC机并口通讯连接方便可靠。
8、提供详尽的实验指导书、原理图、实验连接线。
二、技术性能：
（1）电源：输入：AC 220V±10%；输出：DC +5V/3A，±12V/1A。
采用过压、过流保护措施，抗短路能力强。
（2）连续可调信号源：0.5Hz-40Hz、400Hz-40KHz、4KHz-350KHz的方波、正弦波、三角波。
（3）单次脉冲连续信号：0V-5V单脉冲,输出正、负两种脉冲，脉冲幅值为TTL电平。
（4）数字频率计：五位数码管显示待测信号的频率，范围0-20MHZ，可监示信号源的输出频率及外测输入信号的频率。
（5）12路时钟信号源：提供1Hz、2Hz、8Hz、32Hz、128Hz、512Hz、1KHz、16KHz、131KHz、262KHz、524KHz、1MHz等。输出均为TTL电平。
（6）数码管及BCD码显示电路：供数字钟、日历等实验显示用。
（7）16位逻辑电平开关：置于1时输出为高电平，置于0时输出为低电平。
（8）16位逻辑电平指示：高电平“1”送入时LED亮，反之则不亮。
（9）逻辑测试电路：TTL电平。
（10）标准锁紧插座： 14脚、16脚、20脚、40脚自锁紧插座。
（11）丰富的元件库：可置换各种分立元件。
（12）精密可调电位器：1K、10K、100K。
（13）数字/模拟实验单元。
（14）ISP编程实验扩展区。
（15）万用扩展实验区：可自主设计实验和开发，进行相关的课程毕业设计，具有很好的开放性和扩展性。
（16）采用高强度铝合金保护箱，安全可靠。
三、实验项目：
数字基础实验：
实验一 门电路逻辑功能与测试
实验二 组合逻辑电路（半加器、全加器）
实验三 触发器(一)基本RS触发器、门控D触发器、边沿JK触发器
实验四 触发器(二)三态触发器及锁存器
实验五 时序电路测试与研究
实验六 计数器与移位寄存器
实验七 译码器和数据选择器
实验八 多谐振荡器及单稳态触发器
实验九 555时基电路及其应用
选作实验：
实验一 CMOS门电路的测试
实验二 TS门和OC门的应用
实验三 TTL芯片性能和参数测定
实验四 门电路的驱动能力测试
实验五 逻辑笔设计与分析
实验六 MSI加法器的应用
实验七 组合逻辑电路的竞争冒险
实验八 触发器的应用
实验九 移位寄存器的应用
实验十 MSI计数器的应用
实验十一 时序电路的应用
实验十二 顺序脉冲和脉冲分配器
实验十三 单稳态触发器与施密特触发器的应用
实验十四 多路模拟开关的原理与应用
实验十五 A/D、D/A电压转换器
实验十六 数字秒表的设计
实验十七 四路优先判决电路—简易抢答器设计
模拟基础实验：
实验一 单级共射放大电路
实验二 射级跟随电路
实验三 电压串联负反馈放大电路
实验四 差动放大电路
实验五 集成运算放大器
实验六 集成电路RC正弦波振荡器
实验七 波形发生电路
实验八 LC振荡器及选频放大器
选做实验：
实验九 互补对称功率放大器
实验十 共射—共集放大电路
实验十一 电压比较器
实验十二 有源滤波器
实验十三 微分积分电路
实验十四 整流滤波及稳压电路
实验十五 串联稳压电路
实验十六 集成稳压器
实验十七 RC正弦波振荡器
实验十八 LC振荡器及选频放大器
实验十九 电流/电压转换电路
实验二十 电压—频率转换电路
实验二十一 波形转换电路
实验二十二 场效应管放大电路
实验二十三 光电耦合电路
