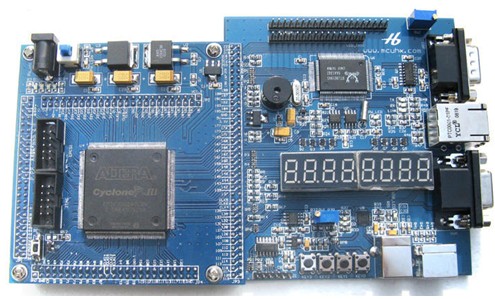

FPGA开发板
（EP3C25）
一、FPGA核心板：标配EP3C25Q240C8。
多种核心板供选择，所采用的FPGA分别有:（1）CycloneI核心：EP1C12Q240C8、EP1C6Q240C8；
（2）CycloneII核心：EP2C8Q208C8、EP2C5Q208C8、EP2C20Q208C8；
CycloneIII核心：EP3C16Q240C8、EP3C25Q240C8；
（3）SDRAM：8MByte；
（4）Flash：8MByte；
（5）EPCS1、EPCS4、EPCS16配置芯片：EP1C6和EP2C5核心板配备EPCS1；EP1C12 和EP2C8以及EP2C20核心板配备EPCS4；EP3C16和EP3C25配备EPCS16(即容量为16Mb)
（6）提供配置模式：JTAG和AS
（7）两个50Mhz有源时钟
（8）所有IO、Avalon总线、配置管脚等都通过4排插针引出，用户 可以充分自由发挥，扩展更灵活
（9）4个LED
（10）一个复位按键。
二、 技术指标：
★ 10M以太网络接口：使用RTL8019芯片；
★ 8位AD模数转换器；
★ 4通道8位DA数模转换器；
★ 实时时钟；
★ RS-232串口：用于与计算机的数据通信；
★ VGA接口：直接VGA与显示器对接，用FPGA实现VGA接口协议可在显示器上显示文字、图型等。
★ PS/2鼠标、键盘接口。
★ 16*2字符型LCD接口，可以显示英文字符。
★ 128*64点阵式LCD接口，可以显示中文、图形等；
★ 蜂鸣器。
★ USB接口：采用USB-UART桥接芯片CP2102，兼容USB1.1和USB2.0协议，最高通信速率为1Mbps，可直接用于通信速率要求不是很高的场合，如工控设备、仪器仪表等，方便实用；开发者无需懂得USB协议和设计驱动程序，只需类似串口一样对通讯进行操作即可，因而使得开发周期短，风险小，成本低；另外，它体积小，抗干扰性能好，工作稳定可靠，正常工作温度范围为：-40～+85℃。随套件的光碟中，附带了该芯片的数据手册、驱动程序，以及例子程序。
★ 两个4位7段数码管。
★ 基于I2C协议的EEPROM存储器。
★ 4个按键开关：用于NiosII的外部按键输入、中断等实验。
三、ByteBlasterII下载线，也可换成USB-Blaster下载线（选配）。
配套齐全的软件（QuartusII7.2和NiosII IDE7.2版等）、实验手册、文档资料等以及详尽电路原理图（pdf格式）；提供FPGA等芯片的protel格式元件封装图。配套视频教程。
四、实验例程
EDA实验：
实验一 LED灯实验
实验二 数码管实验
实验三 频率计设计
实验四 音乐实验
实验五 IIC实验
实验六 AD转换实验
实验七 DA转换实验
实验八 LCD1602实验
实验九 LCD12864实验
实验十 串口实验
实验十一 VGA接口实验
实验十二 PS2实验
SOPC软件编程实验：
实验一 流水灯控制
实验二 PWM波控制LED
实验三 读取外部开关信号
实验四 PIO外部中断
实验五 AD转换
实验六 DA转换
实验七 IIC实验
实验八 定时器
实验九 数码管显示
实验十 液晶屏显示
实验十一 串口测试
实验十二 音乐测试
实验十三 simple socket server测试
实验十四 PS2实验
实验十五 DMA实验
实验十六 web server测试
实验十七 SDRAM测试
实验十八 浮点型数据测试
实验十九 多处理器互斥实验
