核心板

CPU

Intel XScale PXA270 520MHz

SDRAM

64Mbyte

FLASH

32Mbyte

以太网

100M Ethernet controller (LAN91C111)

CPLD

Xilinx 95144 (117 User IO)

接口

160 PIN 接口

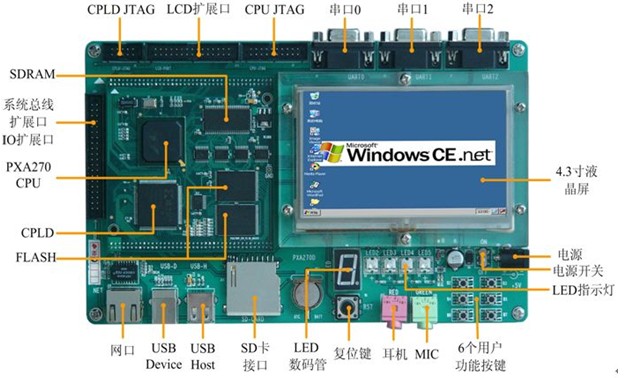

底板

CPLD

支持16位IO 扩展

以太网接口

100M 以太网接口1 个

视频

4.3寸 TFT LCD（包含触摸屏和有机玻璃外壳）

音频

AC97标准音频I/O接口

USB HOST

1 个 ,可支持 USB鼠标键盘，或者USB蓝牙模块、USB摄像头

USB CLIENT

1 个

串行接口

UART0是系统的调试端口；UART1是带有流控制的5线串行接口，可以连接GPRS/GSM-Modem；UART2是标准的3线串口

JTAG 接口

标准20pin JTAG接口，CPLD JTAG

SD卡接口

支持 SD 卡或 MMC 卡

数码显示

4个 LED指示灯 ，1个七段数码管

实时时钟

独立RTC电路

按键

6个用户功能按键，1个复位键

电源

外接 5V/ 3A 直流电源

总线扩展接口

40pin的总线扩展口支持16bits的系统总线扩展，提供9位地址线，16bits数据线，另外提供系统总线的读写控制线和5V电源。用户也可以使用扩展口上的GPIO，自定义使用模式

LCD 扩展口

30pin的液晶屏扩展口支持16bits LCD扩展，支持最大分辨率为800×600的TFT LCD, 扩展口上还提供直流5V的供电，可用于液晶屏系统供电。

Linux实验

1、基本实验：
实验一  PC机与PXA270-D型开发板的硬件连接
实验二  安装RedHat 9.0操作系统
实验三  建立主机开发环境
实验四  配置minicom
实验五  配置TFTP
实验六  配置NFS服务
实验七  Hello World
实验八  编译Bootloader
实验九  编译Linux内核
实验十  制作文件系统
实验十一  烧写各部分到目标板
实验十二  简单驱动程序实验
实验十三  CPU GPIO驱动程序
实验十四  中断实验
实验十五  数码管显示实验
实验十六  LCD控制实验
实验十七  触摸屏驱动实验
实验十八  Web服务器实验
实验十九  网络传输实验
实验二十  多线程实验
实验二十一  USB蓝牙设备实验
实验二十二  GPS实验
实验二十三  串口通信实验
实验二十四  GSM/GPRS实验
实验二十五  RTC实验
2、QT实验
实验一 嵌入式图形开发环境的搭建
实验二 “Hello word！”Qt初探
实验三 创建一个窗口并添加按钮
实验四 对象间通信：Signal 和 Slot 机制
实验五 菜单和快捷键
实验六 工具条和状态栏
实验七 鼠标和键盘事件
实验八 对话框
实验九 Qt中的绘图

WINCE实验

实验一 安装WINCE并建立开发环境
实验二 创建PB工程并导出SDK
实验三 烧写WinCE系统到PXA270D型板
实验四 编译驱动及测试
实验五 简单多媒体播放器实验
实验六 视频点播VOD实验
实验七 摄像头图像采集传输实验
实验八 GPIO LED测试实验
实验九 对话框以及触摸屏驱动实验
实验十 LCD控制实验
实验十一 录音机测试实验
实验十二 简单聊天室测试实验
实验十三 GPS实验
实验十四 GSM/GPRS实验
实验十五 USB蓝牙设备实验

Linux

内核

Linux Kernel 2.4(Optional 2.6) ( 源代码 )

系统引导程序

Boot Loader ( 源代码 )

文件系统

JFFS2

GUI

QT

Device Driver

Ethernet，USB Host，Serial Port，LCD，Touch Screen，Audio，MMC port，Keypad，LED 数码管

Application

Blue Tooth，WEB服务器，多媒体播放，GSM，GPS

Tool China

GUN， MKFS.JFFS2， Jflash

WinCE

板级支持包

WinCE 5.0 BSP（标配）、WINCE6.0BSP （单独订购）

Device Driver

Ethernet，USB Host， USB Slave， Serial Port，LCD，Touch Screen，Audio，SD/MMC port，LED 数码管
