全功能51单片机开发实训板
（STC89-V）

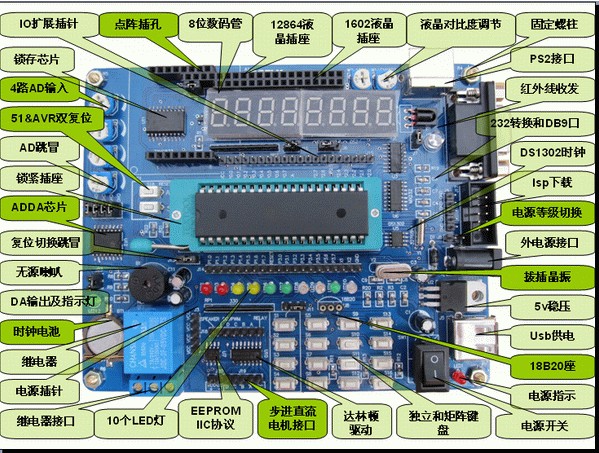

一、硬件特点：
1、8个高亮发光二极管（跑马灯、指示灯、红绿灯等）；
2、8个高亮数码管显示，采用锁存，可以使能和禁止锁存功能，可以和液晶同时使用；
3、16个优质按键可配置成4个独立按键和4*4矩阵键盘（人机接口输入）；
4、标准的RS232通信接口STC下载，含有2个通信指示灯；
5、一体化红外接收头；
6、遥控器用红外发射管（广发射角）可以模拟遥控器。或者配套接收做发射开关，用于机器人；
7、喇叭：报警以及音乐播放；
8、一路大功率继电器输出（弱电控制强电，隔离控制，大电流端子，可以直接接10A，220V负载）；
9、EEPROM AT24C02学习IIC协议；
10、DS1302实时时钟芯片，含32.768K晶振和备用电池；
11、DS18B20温度传感器；
12、USB口供电和下载线供电双重选择；
13、PS2 电脑键盘鼠标接口，用于进阶学习；
14、8x8LED点阵，学习动态扫描；
15、外围供电，7805稳压，最大电流1A，交直流电两用；
16、加装优质电源开关，增强了操作便利性；
17、晶振采用拔插方式，可以直接更换不同频率；
18、DC电机接口；
19、4相步进电机接口可以做机器人控制，用于学习单片机驱动步进电机原理；
20、经典双复位复位电路，可以支持AVR（ATmega8515）；
21、ISP 10Pin下载线接口（可以下载AVR芯片）；
22、标准1602液晶接口；
23、标准12864液晶接口；
24、液晶背光控制，可以通过软件开关背光或者调节背光亮度；
25、4路AD模数转换输入，用于做模拟信号测量等，可以通过软件配置成单端或者差分输入；
26、1路DA数模信号转换输出。通过LED作为输出演示，可以通过外接电压表或者示波器测量输出电压。
二、标准配置：
1、单片机开发实训板；
2、STC89c54RD一片(兼容 STC89C52 AT89S52 内存 大）；
3、USB供电线一根；
4、TFT2.4寸真彩彩屏一个 可以 写汉字 完全 代替12864 1602 屏；
5、USB转串口线一根（一端usb一端9针）；
6、单色LED点阵一个，可以拔插，应用方便；
7、DVD一张。PROTEL，c语言视频，单片机知识等资料光盘一张（DVD）；
8、配套CD光盘一张。含电路图、c源程序、汇编源程序、参考程序、多种单片机资料软件等；
9、配套万能红外遥控器；
10、三种晶振11.0592M、12M、24M；
11、20厘米杜邦线10根；
12、备用跳帽若干；
13、温度传感器18B20一个，可以拔插；
14、减速配套步进电机 一个。
