编 程 器 说 明
（LMT-51W）

一、简 介
该款编程器，直接使用USB接口通讯和供电，体积小巧，软件和硬件设计成熟，功能完善，是目前唯一一款拥有专业编程控制软件的免费编程器。可以支持ATMEL/WINBOND/SST 公司常用的MCS51 系列单片机，支ATMEL/MICROCHIP/ST 等公司24、93 系列串行存储器。增强版还具有标准的ISP 下载接口，可支持ATMEL公司MCS51系列和AVR系列单片机在线下载编程(ISP)。不但可以满足单片机爱好者和开发人员学习和开发51、AVR单片机使用需求，也非常适合家电维修人员烧写93 系列、24 系列EEPROM的需求。

二、编程器硬件与软件特点
硬件特点
• 体积小巧（仅一张名片大），使用携带非常方便
• USB接口通讯及供电，通讯速度快，无须外接电源
• 内置CPU，烧写速度快，时序精准，不受计算机配置影响
• 功能完善，操作简单，硬件无须任何手动设置
• 单一40Pin锁紧座设计，同时支持8PIN，20PIN 和40PIN 的芯片
• 具有一个标准的10Pin ISP下载接口，轻松实现对用户目标板在系统编程

软件特点
• 友好的界面,专业化全功能设计
• 强大的缓冲区编辑功能,支持复制、填充、逻辑运算、数据支持8位与16 位显示
• 简体中文用户界面（即将推出多语言版）
• 支持WIN98SE/ME/2K/XP/Vista 操作系统
• 系统配置要求低，运行稳定
• 编程命令丰富，包含编程、读取、擦除、查空、校验、加密(写锁定位)、读写熔丝位、读写配置位…
• 统计功能，自动统计烧写成功与失败的数量
• 自动序列号功能，适用于给产品写入唯一的ID 数据
• 支持自动编程操作(相当于批处理)，并可以自定义其操作内容
• 最近文件列表功能，可快速加载曾经使用过的文件
• 最近器件列表功能，可快速更改器件为近期使用过的其他器件
• 编程操作声音提示
• 文件更改自动重加载，适用于开发阶段快速更新芯片内容

三、支持器件
普通版（器件数量：68）：
可以支持ATMEL/WINBOND/SST公司的MCS51系列单片机，支持ATMEL公司24、93 系列串行存储器。免费提供普通版的监控程序。
增强版（器件数量：336）：
可以支持ATMEL/WINBOND/SST 公司的MCS51 系列单片机，支持ATMEL/MICROCHIP/ST 等公司24、93系列串行存储器。增强版还具有标准的ISP下载接口，可支持以下器件ISP在线编程：AT89S51，AT89S52，AT89LS51，AT89LS52，ATmega8515，ATmega48，ATmega88，ATmega168，ATmega16，ATmega8，ATmega8535，ATmega8535L，ATtiny2313，ATtiny2313V，ATtiny26，ATtiny26L

四、硬件电路
编程器原理图由USB 界面（USB Interface）、VPP电源控制（VPP Power）、系统控制（SystemController）、40Pin 烧写座（ZIF Socket）四部分组成，增强版在普通版基础上增加了10Pin ISP接口（ISP Port），各部分电路分别介绍如下：

1）芯片放在锁紧座上烧写
下面以烧写一片AT89S52 为例，介绍编程器的使用方法：
• 将一片AT89S52 芯片放入编程器锁紧插座，压下手柄锁紧（芯片缺口方向朝向编程器的USB 接口,其他芯片的插放方向，点击工具栏“信息”按钮可以查看器件插放方式）；
• 在软件中点击“器件”按钮，选择型号AT89S52（型号不要选错）；
• 在软件中点击“加载”按钮，在“加载文件”对话框中找到找到你要烧写的文件，按默认点击确定即可；
• 点击编程，弹出“编程”对话框，设置好编程选项后，点击运行即可完成芯片的烧写
2）利用ISP下载接口下载

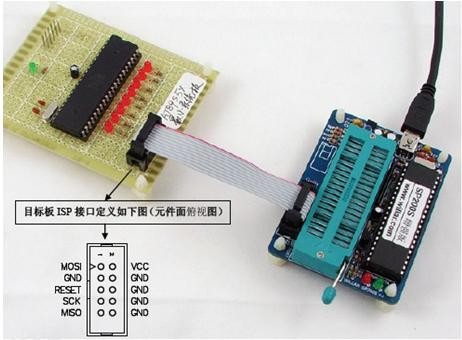

编程器设计了一个标准的ISP下载接口，此接口和ATMEL官方的ISP接口定义完全一致，如下图是增强版上的ISP接口定义示意图（元件面俯视图）：

只需要在目标板上预留一个双排5pin 的排针作为ISP 下载接口，将单片机的相关引（MOSI，SCK，RESET，MISO，VCC，GND，请参考相关单片机的DataSheet）连接到ISP 下载接口后就可以使用ISP功能了。下载操作方法和前面介绍的将芯片放在锁紧座烧写的方法是一样的。
