单片机仿真实训板

（LMT-I型）

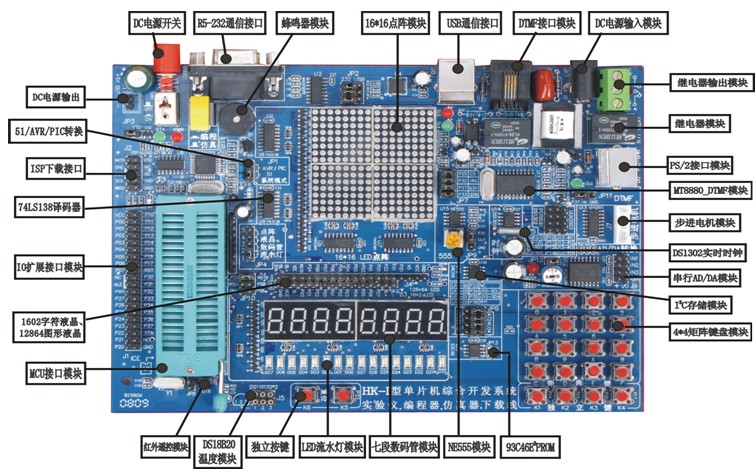

一、硬件资源和接口：

·        16路LED；

• 8位LED数码管；
• 16x16LED点阵；
• 1602LCD接口；
• 12864LCD接口；
• 2路DS18B20接口；
• PS/2键盘接口；
• 4*4矩阵键盘；
• 5个直接按键；
• DS1302 SPI串行实时时钟；
• AT24C04；
• AT93C46；
• PCF8591；
• MT8880（单片DTMF发送、解码电路。可通过远程电话、手机和开发板通讯，进行远程控制实验；也可通过矩阵键盘拨号拨打远程电话和手机、进行远程防盗报警、远程监控实验）
• ULN2003；
• 1路继电器；
• 1个交流蜂鸣器；
• 红外遥控接收头；
• NE555；
• MAX232；
• 译码74LS138；
• 74HC595；
• 40Pin外扩接口（引出CPU信号到外部电路，可以通过此接口扩展其他任意实验）；
• ISP下载接口。

二、内置编程器和编程器插件：

支持ATMEL51、AVR系列以及PIC系列单片机的下载和实验。

三、性能特点：

  1、支持51单片机、AVR系列、PIC系列的烧写、实验、仿真、下载；

  2、具有USB与串口双重通讯功能；

3、内置MCU实现完善的过载、短路保护功能，并由LED实现工作状态（正常、下载、短路、过载等）指示；

  4、可以直接使用计算机的USB接口供电，也可外接电源适配器供电；

  5、电路信号的切换和I/O口分配通过“跳线器”进行选择，可靠性高，使用方便。并可通过40Pin外扩接口扩展任意实验；

  6、提供实验电路的各部分原理图，随机提供大量的汇编和C51源代码，浅显易懂，入门方便，使用户快速掌握MCU应用系统的设计方法。
