信号与系统实验仪（LMT-XH -Ⅵ型）
产品详情：

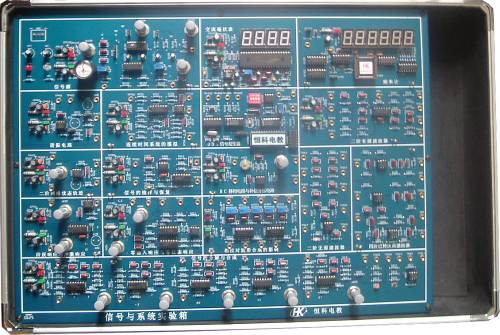

信号与系统实验仪 （LMT-XH -Ⅵ型）
系统特点：
1、采用单元模块化的实验布局，使学生对每个单元实验功能一目了然；各单元电路均有相应的观测点，使学生更好地从原理上理解信号的产生、转换、处理的过程，提高了学生的动手能力，同时锻炼了学生的思考分析能力。
2、采用电源区分管理，为了避免做实验接线时接错线或线头与其它实验单元区芯片短路，在做实验时可以只打开所用实验单元区的电源，提高了实验箱的稳定性和可靠性。
3、配备专用电源，具有短路保护和自动恢复功能，实验箱提供±5V电源。
4、采用抗干扰平面设计，提高了整个实验系统的稳定性和可操作性。
5、备有教师实验课件文档资料。
实验项目：
1、DDS信号发生器：产生几种常用的波形信号，信号频率为1KHz、4KHz和8KHz，幅度可调，输出正弦波、方波、三角波、锯形波、阶梯波、梯形波、半波。
2、函数信号发生器：产生频率可变、幅度可调的正弦波、方波和三角波、矩形波，频率范围15HZ~150KHZ分档连续可调，1HZ~10MHZ数字频率计指示，提供功能单元所需的实验信号。
3、扫频信号源：产生一定频率范围的正弦波扫频信号，信号幅度可调。
4、频率计：六位数码管显示待测信号的频率，分辨率可选1s和0.1s，范围1HZ~10MHZ，可监示信号源的输出频率及外测输入信号的频率。
5、交流毫伏表：四位数码管显示待测信号的交流电压真有效值，量程可选2V和20V。
6、阶跃响应与冲激响应
7、零输入响应与零状态响应
8、信号的抽样与恢复
9、并联谐振电路的特性研究
10、串联谐振电路的特性研究。
11、RC移相电路与补偿分压电路
12、二阶网络状态轨迹
13、一阶连续时间系统的模拟。
14、二阶连续时间系统的模拟。
15、信号的分解与合成：通过将常用的几种信号分解成各次谐波分量和对各次谐波分量合成信号，加深对信号频谱特性的分析和理解。
16、相位、幅度对波形合成的影响：通过观察改变信号中各次谐波的幅度和相位理解幅度、相位对波形合成的作用。
17、二阶无源滤波器：包括二阶无源低通、高通、带通、带阻滤波器。
18、二阶有源滤波器：包括二阶有源低通、高通、带通、带阻滤波器。
19、四阶巴特沃斯滤波器：包括四阶巴特沃斯型低通、高通、带通滤波器。
