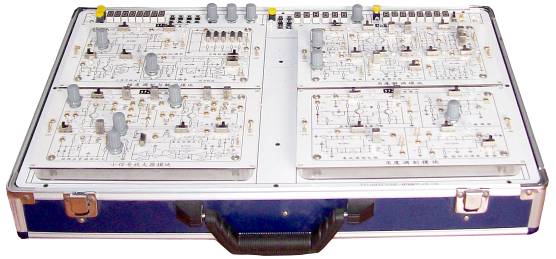

高频电子实验平台



一、产品特点
(1)采用模块化的设计方式，更换不同模块实验更多，便于实验室的配置和升级。
(2)真正的模块化设计，正面印有实验电路，便于学生对实验电路和元器件的观察。
(3)集成了直流电源、频率计、低频/高频信号源，是一个功能强大的实验平台。
(4)百兆的高频信号源、十兆的低频信号源、百兆的频率计，便于学生进行各种二次开发实验、创新性实验、电子设计竞赛训练、课程设计、毕业设计等。
(5)实验内容非常丰富，共有几十种实验。
(6)二次开发模块：综合模块、面包板模块、选频网络模块、数字调制解调模块、视频传输模块，在这些模块上进行各种二次开发创新实验，充分锻炼学生的动手能力。
(7)采用专业的射频座与射频连接线，实验现象更加明显，性能更加稳定。

二、性能参数
(1) 直流电源
输入：AC 220V±10%
输出：DC ＋5V/3A，＋12V/1A，－5V/1A，－12V/0.5A
(2) 高频信号源
输出波形：正弦波
频率范围： 10MHz～120MHz
输出信号幅度：10MHz～20MHz    200mVp-p～500mVp-p
20MHz～70MHz  500mVp-p～2Vp-p
70MHz～85MHz  200mVp-p～400mVp-p
85MHz～100MHz  250mVp-p～400mVp-p
100MHz～120MHz 200mVp-p～400mVp-p
扫频频段：10MHz～120MHz（分六个频段）
(3) 低频信号源
输出波形：正弦波、方波、三角波
频率范围：正弦波：1Hz～10MHz；方波：1Hz～1MHz；三角波：1Hz～1MHz
信号幅度：最小为100mV，最大可达12VP-P
扫频频段：10KHz～100KHz、100KHz～1MHz
(4) 频率计
测试信号频率范围：  20Hz～100MHz
测试信号峰峰值范围：Vp-p＝100mV～5V
测试精度：信号频率为10MHz以上，则测试精度为50ppm。
