SOPC/EDA实验开发系统
EDA-VII型
系统特点：
SOPC和SOC是现代电子技术和电子系统设计的汇聚点和发展方向，它将普通EDA技术、计算机系统、嵌入式系统、工业自动化控制系统、DSP及软件无线电等溶为一体。

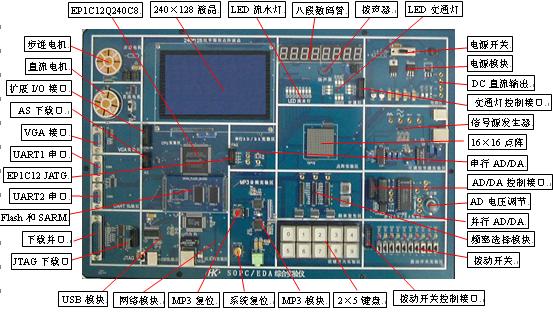

硬件模块：
1、含标准5V、3.3V、2.5V、1.5V混合工作电压功率输出电路模块，以便可对实验系统上不同芯核电压的实验模块器件进行实验和开发。
2、含标准低压下载口可用于对外部不同芯核电压的FPGA和CPLD器件进行编程下载。
3、VGA彩显接口，可用于显卡或工控设备开发。
4、MP3音频实验电路接口，提供MP3音频解码芯片MSA3507和音频DA转换芯片DA3550的使用，进一步熟悉IIC总线协议。
5、RS232串行接口，可用于硬件串行通信电路开发、编码模块开发等。
6、单片机总线接口及其与CPLD/FPGA至PC机双向通信接口。此实验为学生提供MCS-51汇编语言、VHDL语言、C语言综合应用设计方面的全面锻炼，为学生在电子设计方面的充分发挥提供了可行的平台。
7、含 LED发光管、数码管、扬声器、按键、开关等。
8、1Hz-12MHz标准时钟信号源，是发挥FPGA/CPLD高速特性的可靠保证。
9、并行A/D器件ADC0809及其接口。
10、并行D/A器件DAC0832及其接口。
11、5V直流电机实验。提供基于FPGA/CPLD的数模控制电路。
12、步进电机实验，提供基于FPGA/CPLD的工业电机控制。
13、16*16点阵实验，适用于开发基于FPGA/CPLD的工业图形显示。
14、USB器件CH375接口电路，适用于开发基于FPGA/CPLD的USB总线电路结构的工业智能仪表。
15、网络接口RTL8019实验模块，使用方便，接口简洁，适用于基于FPGA网络接口处理电路设计。
16、串行A/D器件MCP3221接口，单3.3V电压供电，适用于基于FPGA/CPLD的汽车电子设备、数字伺服系统设计等。
17、可调信号源实验模块，提供不同频率的正弦波，方波，三角波，完成模拟放大和控制实验。
18、串行高速A/D器件TLV5637接口，单3.3V电压供电，适用于数字信号处理和数字图像处理。
实验内容：
核心芯片：EP1C12Q240C8。基于SOPC Builder、Nios嵌入式处理器核、Quartus II的嵌入式系统实验：
1．简单Nios嵌入式系统FPGA硬件设计与实现实验，学习基本Nios嵌入式系统硬件配置、设计和测试；
2．简单Nios嵌入式系统软件调试实验，学习基本Nios嵌入式系统软件设计和调试；
3、Nios完整系统FPGA硬件设计实验，学习完整Nios嵌入式系统硬件配置、设计和测试；
4．Nios完整系统软件设计实验，学习完整Nios嵌入式系统软件设计和调试；
5．基于Nios的DMA设计实验，学习基于Nios的DMA应用方法；
6．基于Nios的EPCSx通信实验，学习基于Nios的配置器件总线通信方法；
7．Avolon总线应用实验，学习基于Nios的Avolon总线应用方法；
8．基于VHDL的Nios处理器用户定制指令实验，学习利用VHDL设计Nios的乘法累加硬件加速器对应的用户定制指令技术；
9．基于MATLAB的Nios处理器用户定制指令实验，学习利用MATLAB模型构建的Nios的复数乘法器硬件加速器对应的用户定制指令技术。
10．基于EDA的计算机组成模块实验与设计。
11．基于嵌入式系统的实验与设计。
12．基于数字信号处理系统的实验与设计。
13．基于单片机的实验与设计。
实验项目(NIOS部分)：
1．NIOS内核硬件开发实验
2．基于NIOS的FLASH烧写实验
3．基于直接VHDL模块的NIOS自定义指令设计实验
4．240×128大屏幕LCD中文图形液晶实验
5．LED16×16点阵实验
6．MP3音频实验；
7．USB实验；
8．以太网接口实验
9．LED流水灯实验
10．串口uart实验
11．VGA显示实验
12．串行AD/DA实验
13．并行AD/DA实验
14．电子音响实验
15．步进电机实验
16．直流电机控制实验
17．交通灯实验
18．键盘扫描实验
19．频率计实验
20．数码管显示实验
实验项目(EDA部分)：
1．一位全加器的设计 2．三输入与门、三输入或门
3．8-3优先编码器 4．3-8线译码器
5．流水灯实验 6．键盘扫描
7．交通灯实验 8．八段数码管显示实验
9．频率计实验 10．LED16×16点阵实验
11．电子琴实验 12．并行AD/DA实验
13．串行AD/DA实验 14．直流电机实验
15．步进电机控制实验 16．VGA实验
17．串行uart实验
