EDA/SOPC综合验平台 EDA-VI型

产品详情：

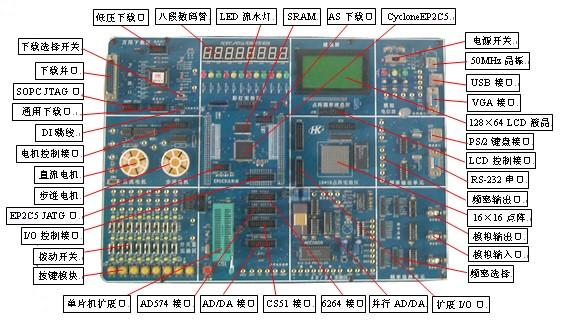

EDA/SOPC综合验平台

（EDA-VI型）

系统特点：

1、USB ByteBlaster 下载调试器。

2、具有多家PLD公司的下载功能。

3、含瞬时短路保护和过流保护。

4、可使用VHDL、Verilog、AHDL、原理图、状态图 多种方式设计。

5、实验方式采用开发式和半开发式相结合，可满足电子设计大赛、毕业论文的需求等。

技术性能：

1、FPGA核心板可多种选择：

基本配置Altera CycloneⅡ EP2C5芯片核；也可配置EP1K30、EP2C8、EP1C6、EP1C3、EP1C12、EP3C25等；

2、适配板可更换多家PLD公司的器件，可无限升级。

3、具有单片机小系统开发实验，还可与FPGA、PAC相结合完成大规模的系统设计；

4、采用的串行配置器件：EPCS1或EPCS4；

5、FPGA/CPLD主芯片核的I/O口完全对用户开放，用户可任意定义；

6、支持SOPC/EDA开发：系统可以利用QuartusII、MATLAB、Nios进行SOPC系统开发、电子设计竞赛；

7、支持AS和JTAG的下载方式。支持NiosII系列的嵌入式处理器；

8、开发软件：使用QuartusII，NiosII开发系统；

9、具有ISP下载功能。

10、系统配置丰富，操作灵活方便，对数字模拟电路实验支持面广，可靠性强；

11、采用集成度高、运行速度极高的FPGA器件作为控制芯片，最高运行速度高；

12、实验插孔采用φ2可叠插式自锁紧镀金大孔，接触可靠，便于维护。

适配板主芯片核对比表

配套实验教材《数字电子电路及其EDA技术》,由化学工业出版社出版,王艳芬主编。

结构特点：

EDA实验系统采用模块化结构设计，主要由以下模块组成：

1、支持低电压模块：支持1.5V、1.8V、2.5V、3.3V、5V、±12V电压；

支持1.5V、1.8V、2.5V、3.3V、5V CPLD、FPGA核电压。

2、显示及接口模块

1）VGA视频模块                   2）16 * 16点阵模块

3）直流电机控制模块               4）步进电机控制模块

5）并行接口模块                   6）键盘输入模块

7）PS/2键盘鼠标接口模块              8）16位拨码开关输入模块

9）RS232串行接口扩展模块         10）复位按键开关模块

11）LED显示模块                   12）7段数码管显示模块

13）128 * 64字符图形液晶显示模块

3、模拟、数字器件及接口模块

1）-、+V模拟量输出模块            2）5组连续可调脉冲模块（1HZ-50MHZ）

3）语音输入、输出模块             4）扬声器接口模块

5）模拟可编程器件：ispPAC系列     6）串行A/D转换模块（TLC549）

7）串行A/D转换模块（TLV1572）    8）并行D/A转换模块（DAC0832）

9）串行D/A转换模块（TLC5620）    10）高速12位A/D转换模块(AD574)

11）并行8通道8位A/D转换模块    12）JTAG下载模块

13）数字可编程器件接口模块：可兼容Altera、Lattice、Xilinx、Atmel等公司多种系列的器件。

4、数字时钟源模块：分五个频率选择区，范围：1HZ~50MHZ。

5、存储器控制器模块

    1）SRAM模块                     2）AS存储器模块

    3）并行E2PROM模块              4）串行E2PROM模块

6、单片机小系统模块：不仅能完成单片机实验，并能结合FPGA/CPLD完成大规模的系统设计。

7、ISP编程下载模块：可在线编程下载程序。

实验项目：

EDA实验：

1、一位全加器的设计              2、四位全加器实验

3、三输入与门、三输入或门        4、8-3优先编码器

5、3-8线译码器                  6、8位数码管扫描显示

7、模8环行计数器实验            8、开关量控制实验

9、2选1和4选1多路选择实验    10、LED数码显示时钟实验

11、序列检测器实验               12、(A²+B²)/2的8位有效精度求模运算实验

13、十六节拍时序控制器实验       14、彩灯实验

15、八位十进制频率计实验         16、D/A实验

17、串行通信                     18、VGA显示

19、A/D转换实验                 20、电子琴实验

21、LED16×16汉字图形点阵实验       22、LCD128×64中文点阵液晶控制实验

23、步进电机实验                 24、直流电机实验

25、PS/2键盘接口逻辑设计        26、ispPAC10模拟扩展实验（选做）

SOPC实验：

1、LED数码时钟的设计              2、八位数码管扫描显示实验

3 LED流水灯实验                   4、频率计实验

5、VGA实验                        6、UART试验

7、电子琴实验                      8、A/D 0809实验

9、D/A 0832实验                   10、直流电机的控制实验

11、步进电机的控制实验             12、LED点阵显示实验

13、128*64 LCD液晶实验
