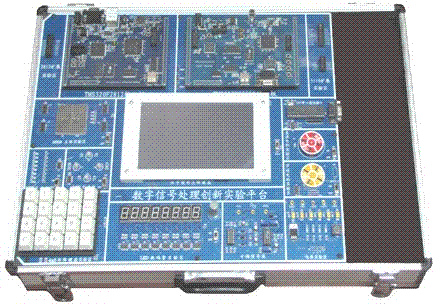

DSP数字信号处理实验平台
（LMT-C3000型）

     系统特点：
      该教学实验平台是由TMS320F2812、 TMS320VC5416、TMS320VC5510等多核构成，标配原装TFT7寸真彩液晶屏。实验箱中各主控板和图像处理板带有独立电源，可以单独使用。
      独具匠心设计的多DSP结构，可以完成DSP间的通讯实验；利用主控板进行功能扩展可完成其它专业的教学工作(视频图像处理教学、FPGA教学等) 。

   系统性能：
      一、TMS320F2812主控板
     1、TMS320F2812：主频可达150MHz；
     2、SRAM：256K×16位；
     3、NOR FLASH 512K×16位；
     4、NAND FLASH 256M×8位；
     5、1路音频接口；
     6、1路DA输出；
     7、提供上电复位、手动复位；
     8、1路RS232串行接口；
     9、1路CAN总线接口；
     10、1路USB HOST接口；
     11、1路以太网接口；
     12、独立电源接口和开关；
     13、高性能逻辑扩展接口（EPM3128）；
     14、1路TF卡接口

    二、TMS320VC5510主控板
    1、处理器为 TMS320VC5510 DSP，最高主频200MHz，主频可软件调节。
    2、Flash：256K×16-位；
    3、提供手动复位
    4、1路USB2.0接口；
    5、语音录放接口；
    6、主CPU+协处理器FPGA架构可以满足大部分图像处理实验要求；
    7、高性能逻辑扩展接口（Xilinx SPARTAN3AN144）；
    8、独立电源接口。


    三、图像处理：
    1、解码芯片：TVP5150AM1(TI)；编码芯片：SAA7128H(PHILIPS)
    2、提供一路CVBS信号输入，模拟接口兼容摄像头，VCD等信号源；
    3、提供一路CVBS信号输出和一路RGB信号，模拟接口兼容电视机、监视器等显示设备；


    四、实验项目：
    2812实验项目：
    1、外部SRAM实验
    2、汇编指令实验
    3、数值运算
    4、模拟信号发生器
    5、模拟音频处理实验
    6、模拟调制解调实验
    7、步进电机实验
    8、直流电机实验
    9、交通灯实验
    10、彩灯实验
    11、点阵实验
    12、八段数码管显示实验
    13、液晶屏实验
    14、按键实验
    15、AD采样实验
    16、按键控制数码管显示实验
    17、以太网实验
    18、串口UART通讯实验
    19、RS485总线通讯实验
    20、CAN总线实验
    21、NAND FLASH实验
    22、基于SPI接口的SD卡读写实验
    23、音频数据输入输出实验
    24、DAC模拟实验
    25、流水灯实验
    26、NOR  Flash实验
    27、彩色液晶控制实验

   5510实验项目：
   1、CCS入门指导
   2、数值运算实验
   3、RAM写入和读取实验
   4、正弦信号发生器实验
   5、LED实验
   6、按键实验
   7、模拟调制解调实验
   8、DSP/Bios操作系统简介
   9、DSP/BIOS操作系统基本环境搭建实验
   10、ImgLib图像处理库使用简介
   11、DSP/BIOS操作系统定时任务实验
   12、图像滤波实验
   13、DSP/BIOS操作系统任务调度实验
   14、图像匹配实验
   15、DSP/BIOS操作系统任务队列实验
