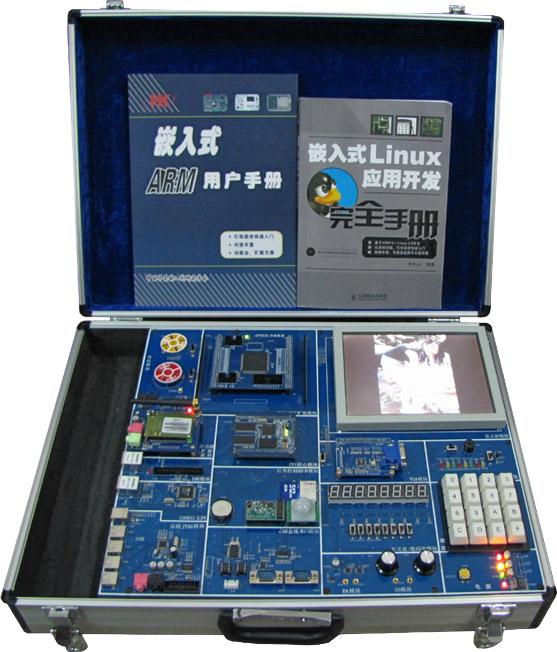

嵌入式实验箱
（LMT-ARM9-IV）
一、 系统特点：
基于ARM926-EJ内核的ARM9芯片，最新一代独有的最强ARM9系列芯片族，S3C2440或ARM9261（及以上）系列。主频可以达到400MHz以上，传输速度200KB/s以上。
S3C2440A微处理器较S3C2410A发展了以下优势：
1) 具有工业级温度范围；
2) 主频高达400MHz 最高533 MHz；
3) 具有数字摄像头接口；
4) 更低的内核电压，支持低电压存储器；
5) 支持更多分辨率液晶屏；
6) 支持大页（2048字节）Nandflash；
7) 具有AC′97编码器接口；
8) 具有更多可用的I/O口；
9) UART口输入输出各具有64字节FIFO；
10) 无需外围电路的触摸屏接口。
二、核心板技术指标：
1、采用三星公司的ARM9芯片的S3C2440AL 作为CPU，主频400MHz，最高533 MHz；
2、SDRAM：64MB的SDRAM芯片，用户以后可以升级为128MB内存；
3、FLASH：256 MB Nand Flash+ 2MB Nor Flash双Flash启动，提供安全高效的启动方案；
4、NOR FLASH: 2M字节，用于存放bootloader；
5、NAND FLASH：256 MB（一般厂家只有64M）。

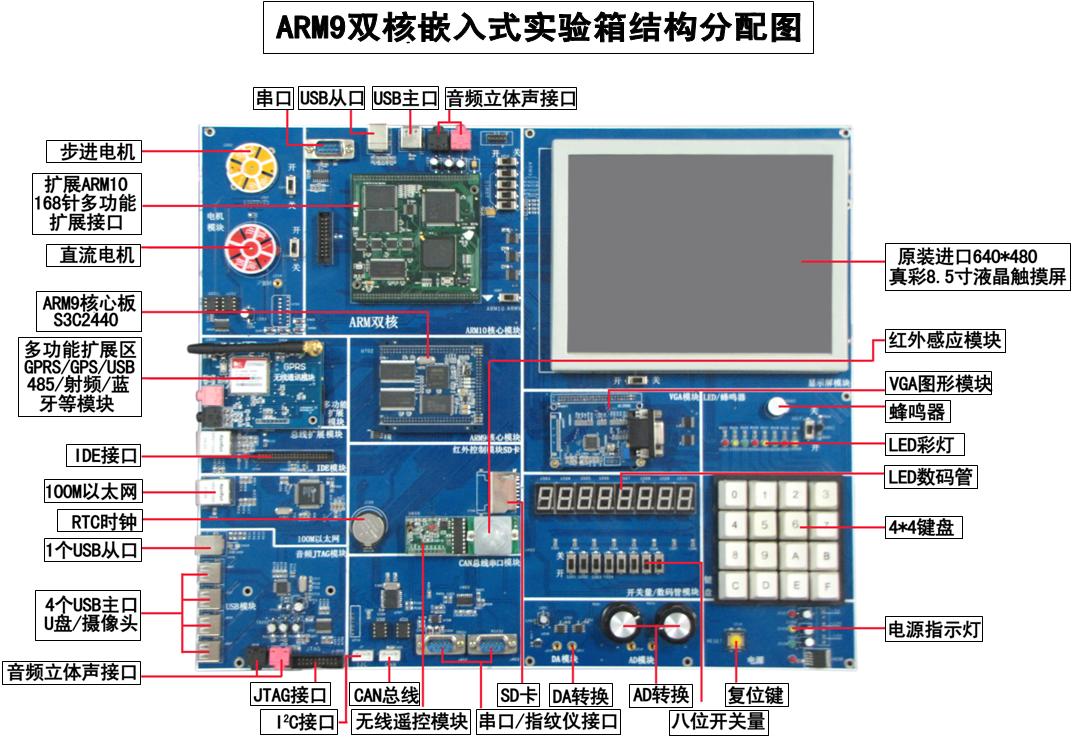

三、主板资源指标：
1、标配640*480像素，日本原装8寸TFT真彩液晶触摸屏。
2、触摸屏：四线电阻式；
3、两个五线异步串行口，波特率高达 115200bps；
4、无线遥控模块；
5、2个100M以太网接口（另一个预留），采用DM9000；
6、红外人体感应模块；
7、4个主USB接口；1个从USB接口；
8、8个LED数码管；
9、音频接口：立体声音频输出接口可接耳机，支持录音，话筒输入接口可接麦克风；
10、直流电机控制模块；
11、步进电机控制模块；
12、10位8通道AD/DA转换模块；
13、4*4键盘，8位开关量实验模块；
14、SD/MMC接口；
15、IDE硬盘/CF卡接口；
16、CAN总线接口；
17、JTAG接口：标准 JTAG 接口，支持ADS1.2，SDT2.51 等调试；
18、RTC时钟；
19、8个LED工作指示灯，4个电源指示灯；
20、蜂鸣器；
21、PWM控制；
22、Reset 电路：采用手动重置和芯片复位相结合的方式，复位稳定可靠；
23、电源：+5V、+12V、-12V电源供电，带电源开关和指示灯；
24、万能扩展插座接口；
25、提供高速外置高级仿真器；
26、提供完整的Linux、WinCE、UC/OS-II三个操作系统移植，提供所有实验例程源程序代码及接口驱动源代码，提供Bootloader源代码，电路原理图及配套教学实验软件、课件等。

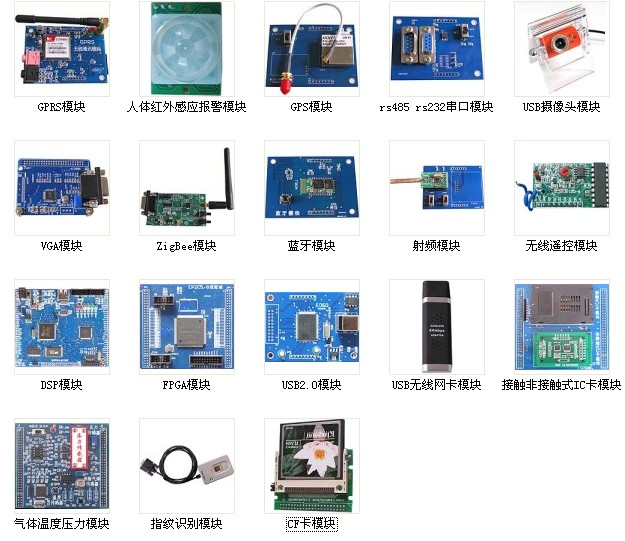

四、可选配扩充配置模块
1、GPRS模块；
2、GPS模块；
3、第二代Cyclone EP2C模块（国内独有）；
4、摄像头模块；
5、VGA模块；
6、RS485模块；
7、USB2.0模块；
8、指纹识别模块；
9、SD卡、CF卡；
10、蓝牙模块；
11、射频模块；
12、气体、温度、压力模块。
五、软件特性：
|
Linux软件特性（基于Linux 2.6.30内核最新版） | ||
|
类别 |
功能特性 |
说明 |
|
u-boot |
一键更新程序:bootloader，kernel, Yaffs, NK.bin等更新 |
首创支持usb下载的u-boot, 使用更方便,开发更容易！ |
|
一键式选择设置Linux启动参数 |
设置Linux Yaffs，nfs，Wince的启动 | |
|
个性化开机logo，背景图片，客户可以自己设计安装。 | ||
|
内核 |
Linux-2.6.30内核 |
采用Linux2.6.30 内核，更好兼容S3C2440 |
|
文件 |
ROM/CRAM/EXT2/FAT32/NFS file system |
支持ROM/CRAM/EXT2/FAT32/NFS等文件系统 |
|
YAFFS file system |
支持 YAFFS 文件系统 | |
|
驱动 |
System Interrupt & Timer Driver |
系统中断和系统时钟驱动 |
|
Serial device driver |
三个串口驱动 | |
|
MTD device Driver |
MTD 设备驱动 | |
|
Flash memory device driver |
Nand Flash驱动 | |
|
external Ethernet device driver |
集成100M以太网卡驱动(DM9000) | |
|
RTC (Real Time Clock) Driver |
实时时钟驱动 | |
|
USB Host driver |
USB Host驱动, | |
|
USB Slave |
USB Slave驱动 | |
|
LEDS Drives |
用户LED灯驱动 | |
|
Sound Driver |
声卡驱动（可以播放可以录音） | |
|
LCD Driver(support 640*480, 240*320, 320*240 solution for TFT) |
LCD 驱动, 可接3.5寸, 4.3寸, 7寸, 10寸等 | |
|
Frame Buffer |
Frame Buffer | |
|
Touch Panel Driver |
触摸屏驱动 | |
|
SD/MMC Drivers |
SD/MMC卡驱动 | |
|
Camera Driver（ov9650） |
Linux下提供摄像头驱动 | |
|
网络协议及网络应用程序 |
TCP/IP |
完整的TCP/IP协议 |
|
Telnet、FTP、inetd |
网络远程登录工具及服务 | |
|
boa |
Web服务器应用程序 | |
|
其他 |
servfox |
控制台下的摄像头应用程序, 可通过网络访问开发板的摄像头, 以及把摄像头获取的图像显示在LCD上, 配合USB摄像头可实现网络监控 |
|
spcacat |
控制台下的摄像头抓图程序 | |
|
snapshot |
控制台下的LCD抓屏软件 | |
|
rz和sz |
控制台下使用串口接收和发送文件的程序 | |
|
madplay |
控制台下的MP3播放器 | |
|
基本 |
busybox1.2.0工具集 |
Linux常用命令，占用空间小，命令强大 |
|
图形 |
Qtopia Embedded |
Qtopia Embedded |
|
USB设备 |
储存设备 |
支持各种优盘, 移动硬盘直接插拔使用 |
|
USB Hub |
支持各种USB Hub | |
|
USB 摄像头，支持使用中芯微301P系列芯片的USB摄像头，采集动态图像到开发板的lcd上面显示 |
市场上销售的usb摄像头有70%以上都是基于中芯微芯片 | |
|
USB鼠标,键盘 |
支持USB鼠标,USB键盘 | |
|
|
|
|
|
WinCE 5.0软件特性 | ||
|
类别 |
功能特性 |
说明 |
|
u-boot |
一键更新程序:bootloader，kernel, Yaffs, NK.bin等更新 |
首创支持usb下载的u-boot, 使用更方便,开发更容易！ |
|
一键式选择设置启动参数 |
设置Linux Yaffs，nfs，Wince的启动 | |
|
个性化开机logo，背景图片，客户可以自己设计安装。 | ||
|
驱动 |
Serial device driver |
三个串口驱动 |
|
Flash memory device driver |
Nand Flash驱动 | |
|
external Ethernet device driver |
集成100M以太网卡驱动(DM9000) | |
|
RTC (Real Time Clock) Driver |
实时时钟驱动 | |
|
Display Driver |
显示驱动程序 | |
|
LEDS Drives |
用户LED灯驱动 | |
|
Sound Driver |
声卡驱动（可以播放可以录音） | |
|
LCD? Driver(support 240*320, |
LCD 驱动, 可接3.5寸, 4.3寸, 7寸, 10寸等 | |
|
Touch Panel Driver |
触摸屏驱动 | |
|
SD/MMC Drivers |
SD/MMC卡驱动 | |
|
Camera Driver（ov9650） |
Wince下面提供该摄像头驱动源代码 | |
|
USB Host Driver |
USB 主设备驱动程序 | |
|
USB同步驱动 |
USB同步驱动，使用ActiveSync同步软件 | |
|
USB设备 |
USB Hub |
支持各种USB Hub |
|
USB 摄像头，支持使用中芯微301P系列芯片的USB摄像头，采集动态图像到开发板的lcd上面显示 |
市场上销售的usb摄像头有70%以上都是基于中芯微芯片的。 | |
|
USB Device Drivers |
从设备驱动程序：支持USB鼠标、USB键盘、U盘、USB移动硬盘等 | |
|
USB无线网卡驱动 |
支持USB无线网卡VIA VT6656 | |
|
|
Windows Media Player 9.0 |
支持MP3、MPEG2、MPEG4、WMV以及WAV等 |
|
|
Windows XP界面风格 |
|
|
|
IE6浏览器 |
|
|
|
图片浏览器，写字板 |
|
|
|
httpd服务器 |
|
|
|
注册表保存 |
|
|
UC/OS-II软件特性 | |
|
类别 |
说明 |
|
操作系统 |
UC/OS-II for ARM源码，应用程序源码 |
|
图形用户界面 |
自主开发的API函数库 |
|
开发工具 |
支持EWARM开发环境 |
|
Vxworks软件特性 | |
|
类别 |
说明 |
|
板级支持包 |
Vxworks5.5.1BSP |
|
开发环境 |
支持Tornado2.2.1 |
六、实验项目及内容：
Linux实验：
实验一、Linux开发环境使用与Linux常用命令；
实验二、“hello world！”嵌入式Linux程序
实验三、串口实验
实验四、LED灯的控制
实验五、蜂鸣器的控制
实验六、8段数码管显示实验
实验七、键盘扫描实验
实验八、步进电机实验
实验九、直流电机实验
实验十、A/D转换实验
实验十一、DA接口转换实验
实验十二、红外人体感应模块控制实验
实验十三、无线射频遥控制实验
实验十四、GPRS模块实验
实验十五、CAN总线实验
实验十六、GPS模块实验
实验十七、指纹模块实验
实验十八、摄像头实验
实验十九、USB2.0模块实验
实验二十、FSK射频实验
实验二十一、FPGA与ARM接口实验
无操作系统实验（ADS）：
实验一、流水灯实验（汇编）
实验二、流水灯实验（C调用汇编）
实验三、流水灯实验（C语言）
实验四、外部中断应用实验
实验五、DMA控制器实验
实验六、串口通信实验
实验七、实时时钟实验
实验八、Norflash应用实验
实验九、Nandflash应用实验
实验十、TFT液晶显示实验
实验十一、触摸屏控制实验
实验十二、AD转换实验
实验十三、DA转换实验
实验十四、键盘扫描实验
实验十五、数码管显示实验
实验十六、IIS音频总线实验
实验十七、USB设备实验
实验十八、SD卡接口实验
实验十九、TFTP以太网通信实验
实验二十、直流电机实验
实验二十一、步进电机实验
实验二十二、GPRS/GSM通信实验
实验二十三、综合实验——红外感应门禁系统
WinCE实验：
实验一、WinCE开发环境使用与WinCE常用命令；
实验二、“hello world！”嵌入式WinCE程序
实验三、串口实验
实验四、LED灯的控制
实验五、蜂鸣器的控制
实验六、8段数码管显示实验
实验七、键盘扫描实验
实验八、步进电机实验
实验九、直流电机实验
实验十、A/D转换实验
实验十一、DA接口转换实验
实验十二、红外人体感应模块控制实验
实验十三、无线射频遥控实验
实验十四、GPRS模块实验
实验十五、GPS模块实验
实验十六、指纹模块实验
实验十七、摄像头实验
实验十八、USB2.0模块实验
实验十九、蓝牙通讯实验
UC/OS-II 实验：
实验一、μC/OS-II移植实验
实验二、μC/OS-II下任务间通讯和同步实验
实验三、键盘驱动程序实验
实验四、串行口实验
实验五、A/D接口实验
实验六、D/A接口实验
实验七、电机转动控制实验
实验八、触摸屏驱动实验
实验九、LCD的驱动控制实验
实验十、CAN总线通讯实验
实验十一、人体红外感应实验
Vxworks实验：
实验一、Vxworks移植实验
实验二、串行口实验
实验三、A/D接口实验
实验四、D/A接口实验
实验五、电机转动控制实验
实验六、触摸屏驱动实验
实验七、LCD的驱动控制实验
